KT6368A 블루투스 칩의 실무적 평가

카테고리

프로그래밍/소프트웨어 개발

서브카테고리

개발 툴

대상자

• 하드웨어 엔지니어 및 임베디드 시스템 개발자
• 초보자에게도 친화적인 저비용 블루투스 솔루션 도입 필요성 있는 개발자
• 단순한 UART 통신과 AT 명령어 기반의 블루투스 기능 구현 요구자

핵심 요약

• KT6368A는 Bluetooth 5.1을 지원하는 초저비용(1.06달러) SOP8 패키지 블루투스 칩으로, UART AT 명령어 기반의 간편한 통신을 제공
• 회로 설계 간소화: 24MHz 크리스탈 오실레이터와 안테나만 연결하여 사용 가능
• 실무적 적용 사례: 셀카스틱, TPMS, 향기 확산기 등에 광범위하게 채택

섹션별 세부 요약

1. 칩 개요 및 특징

• KT6368A는 Shenzhen Qingyue Electronics에서 제조한 듀얼 모드(SPP/BLE) 블루투스 칩
• 주요 강점: 저비용(1.06달러), 간단한 회로 설계, UART AT 명령어 기반 통신
• 제한사항: SPP와 BLE 중 한 가지 프로토콜만 동시 사용 가능
• 전력 소비 최적화 기능 지원

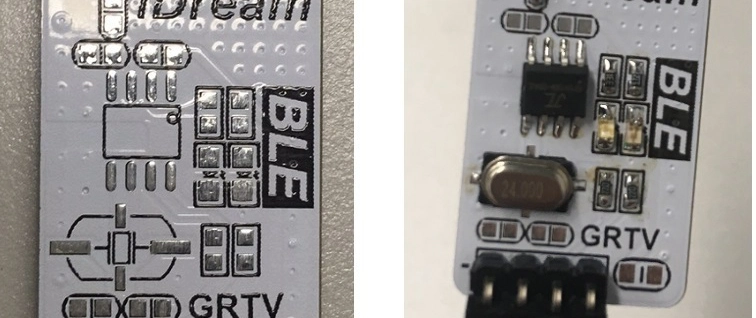

2. 회로 설계 및 구성 요소

• 필수 구성 요소: 24MHz 크리스탈 오실레이터(AliExpress 10개 기준 1.38달러), 안테나, 전원 공급
• 불필요한 부품: C3, C4, C2, L2는 제거 가능
• 핀 번호 명세: 핀 7, 8은 UART TX/RX 기능으로 사용
• PCB 안테나: 제조사 제공 풋프린트 직접 복사 가능

3. 테스트 및 설정 방법

• USB-TTL 어댑터를 통해 UART 인터페이스 연결
• AT 명령어 사용: AT+CZ\r\n을 통해 블루투스 장치 식별
• 모바일 앱 사용: iPhone은 LightBlue 앱, Android은 LightBlue_1.1.2.apk 사용
• 데이터 전송 테스트: PC 시리얼 터미널에서 데이터 전송 후 모바일 기기에서 수신 확인

4. 실무적 적용 사례 및 장점

• 광범위한 적용 분야: 셀카스틱, 반도시 손실 방지 장치, BMS 보호 보드, 자동차 타이어 공기압 모니터링 시스템(TPMS)
• 성능 대비 가격 우위: 전통적인 블루투스 SoC 대비 사용이 간편
• 중국 제조 기술의 실증: 간단한 설계, 저비용, 사용자 친화적인 제품 구조

결론

• KT6368A는 초보자 및 저비용 프로젝트에 적합한 간편한 블루투스 솔루션으로, UART AT 명령어와 간소한 회로 설계를 통해 빠른 개발 및 테스트가 가능하며, 다양한 IoT 제품 개발에 활용 가능
• 실무 적용 시 주의사항: SPP/BLE 프로토콜 동시 사용 제한, 필수 부품 확인 필요
